OmniRound 支持从您的桌面进行几何学分析。

OnmiRound作为一个表面轮廓分析“工具箱”，涵盖了表面分析方面的许多前沿发展：

• 分析从大多数主要制造商的各种仪器收集的数据文件
• 对多个轮廓执行“解放双手”的批量处理
• 使用前沿的计量学工具（很多还没有使用在仪器中），包括：
  • 鲁棒滤波（Robust filtering）
    （ISO最近引入的方法）
• 将参数结果导出为电子表格文件
• 分析谐波，并对每个谐波应用公差与警告限制

Omni?

Omni来自拉丁语“omnis”，意为“全部”。“全部”的概念贯穿整个OmniSurf包，因为它的目标是为从每一种可能的仪器获得的数据提供每一种可能的数据分析方法。 在这方面，OmniSurf寻求以一个易于使用的软件包为非常广泛的数据集提供非常广泛的分析能力。下面的案例研究可以说明这一点。

（注：所有数据都是直接从OmniSurf获得的，添加了一些说明性文本。）

---

通过下面的案例研究，OmniRound的功能不言自明

案例研究 #1 :: 一枚25美分硬币

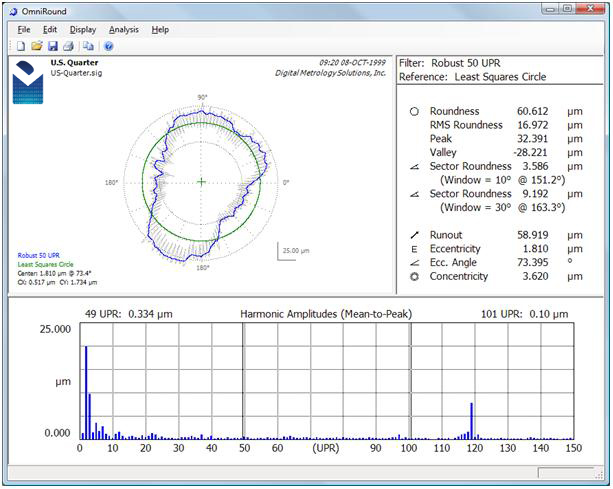

This is a favorite example here at 这是Digital Metrology公司里很受喜爱的一个例子，也是我们提供的圆度培训中使用的一个例子。查看谐波图（Harmonic Graph）…… 如果有人要你数硬币上的锯齿数目——告诉他们是119！

案例研究 #2 :: 处理“污垢”（离群值）

随着圆度测量距离制造过程越来越近，越来越多的时候我们会看到污垢导致的数据峰值（spikes）。这些“污垢峰值”（dirt spikes）处理起来可能代价高昂，因为处理它们需要将部件重新清洗、重新放置在测量仪上，然后重新测量。

Digital Metrology Solutions公司的一个客户在一次“圆柱度”测量中包含了7次圆度测量结果。如果这些轮廓中的任何一条包含了一个离群值，该零件就必须被取出、清洗并重新测量。这个过程可能需要20-30分钟。

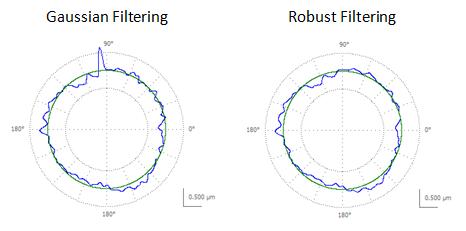

鲁棒滤波（Robust filtering）可以检测并抑制这些异常值，并且不需要重新测量就可以解决这个棘手的问题。此外，鲁棒滤波不需要用户进行任何设置，例如高度和宽度“阈值”和丢弃宽度（discard width）……鲁棒过滤就是可以这么用！查看这个标准高斯滤波与鲁棒滤波下的数据集。

案例研究 #3 :: 谐波容差

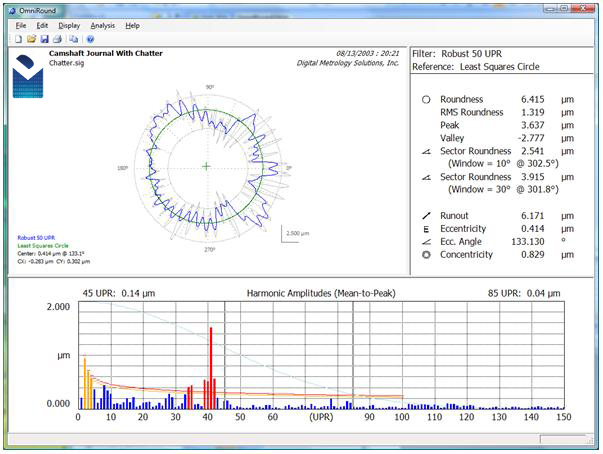

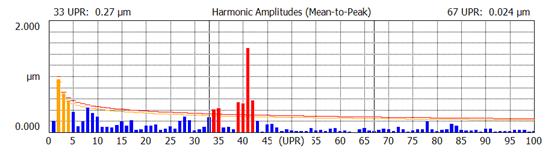

在许多滚动界面中，表面上出现的频率与部件的整体圆度一样重要（甚至更加重要）。某些频率会引起许多部件的振动或噪音。为了控制这一现象，OmniRound包含了Harmonic Analysis（谐波分析）and “Harmonic Tolerancing”（谐波容差）。Harmonic Tolerancing（谐波容差）允许您在个别振幅上设置公差限制（红色）和警告限制（黄色）。

案例研究 #4 :: 带通滤波

在某些应用中，必须控制某一频带的频率。例如，一些灵活的部件，如薄环，可以“弯曲”，以允许它们与另一个部件密切配合。这种“弯曲”和符合意味着低频率“形状”对功能来说不那么重要。然而，中间范围的频率可能是重要的。为了理解和控制这些部件的功能，必须使用带通滤波。带通滤波包括一定范围的频率。

OmniRound提供标准滤波和用户可配置的带通滤波。“频带”的每一边都可以配置自己的滤波器类型和截止频率。

---

OmniRound 详情

操作系统与常见功能

OmniRound可以在任何32位或64位的、安装了Microsoft .NET Framework的Microsoft Windows平台上运行，并包括Microsoft的标准功能，例如：

• 图形部分的剪贴板输出
• 通过拖放加载文件
• 标准的Windows打印机支持
• 标准化的用户界面规范（菜单布局、右键点击、双击等）

数据访问

OmniSurf支持从大多数常用表面纹理仪器直接加载其中保存的文件，或从中导出文件直接进行加载。支持的文件类型包括：
*.sig; *.pro; *.pip; *.asc; *.smd; *.hwp; *.csv

还可以包括其他文件类型。联系Digital Metrology，以了解更多信息，或将您的文件格式包括进去。

参数

• 圆度（Roundness，与圆形元素“平整度flatness”相同）
• 圆度峰值（Roundness Peak）
• 圆度谷值（Roundness Valley）
• RMS圆度（RMS Roundness）
• 偏转度（Runout）
• 偏心率（Eccentricity）
• 偏心角（Eccentricity Angle）
• 区域圆度（Sector Roundness）
• 同心度（Concentricity）
• 谐波（Harmonics）

滤波器

可以使用标准滤波器截止频率，也可以使用各种带通配置。
滤波器类型包括：

• 高斯（Gaussian）滤波器
• 傅里叶（Fourier）（“砖墙”）滤波器
• 鲁棒样条高斯滤波器（Robust Spline-Based Gaussian）（基于稳健回归）

参考圆

• 最小二乘圆——Least Squares Circle (LSC)
• 最小区域圆——Minimum Zone Circles (MZC)
• 最大内接圆——Maximum Inscribed Circle (MIC)
• 最小外接圆——Minimum Circumscribed Circle (MCC)
